概述
三相干式進線(輸入)電抗器用于電網進線中，通過的是交流電源，作用是限 制變流器換相時電網側的電壓降，抑制諧波以及并聯變流器組的解耦；它能限制電 網電壓的跳躍或電網系統操作時產生的電流沖擊有保護終端電氣設備，及抑制無線 干擾。
三相干式出線(輸出)電抗器，通過的是交流電源，作用補償導線的電容充電電流， 限制導線(線纜)電容所引起電機繞組上過高的諧波含量及浪涌電壓，延長變頻器 到電機之間的距離，改變變頻器輸出波形，提高變頻器的適用壽命。
結構
●該電抗器為三相，均為鐵芯干式。
● 鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗器氣隙在運行過程中不發生變化。
● 線圈采用 F 級漆包線繞制，排列緊密且均勻，外表包防潮防塵絕緣層，有極佳的 美感和實用性。
● 電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆熱烘固化等一系列工藝 流程，采用F 級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減 小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全 地無噪音運行。
● 電抗器芯柱部分緊固件采用無磁性材料，減少運行時的渦流發熱現象。
● 外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子。
● 該電抗器具有體積小、重量輕、外觀美等優點。
使用條件
●海拔高度不超過1000 米。
● 運行環境溫度-25℃~+45℃,相對濕度不超過90%。
● 周圍無有害氣體，無易燃易爆物品。
● 周圍環境應有良好的通風條件。
● 耐溫等級 F 級(155℃)。
技術性能參數
●額定工作電壓：380v/50Hz 或660v/50Hz。
● 額定工作電流：3A-5000A。
● 電抗器各部位的溫升限值：鐵芯和繞住溫升不超過90K。
● 電抗器噪聲不大于50dB。
● 三相電抗器的任意兩相電抗值之間不大于±2%。
● 耐溫等級 F 級 。

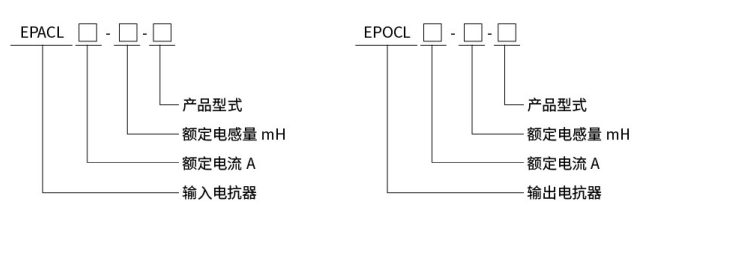

型號含義
變頻器配套輸入電抗器技術參數及外形尺寸 |
產品型號 | 額定電壓(V) | 額定電流(A) | 適配功率(kw) | 電感(mH) | 外形尺寸(mm) | 安裝尺寸(mm) |
EPACL-0005-2801-EISC | 4.4 | 5 | 0.75~2.5 | 2.801 | 120×80×110 | 60×50×φ11 |
EPACL-0011-1273-EISC | 4.4 | 11 | 4~5.5 | 1.273 | 120×80×110 | 60×50×φ11 |
EPACL-0015-0934-EISC | 4.4 | 15 | 7.5 | 0.934 | 120×80×110 | 60×50×φ11 |
EPACL-0022-0637-EISC | 4.4 | 22 | 11 | 0.637 | 160×120×135 | 75×60×φ11 |
EPACL-0030-0467-EISC | 4.4 | 30 | 15 | 0.467 | 160×120×135 | 75×60×φ11 |
EPACL-0037-0379-EISC | 4.4 | 37 | 18.5 | 0.379 | 200×120×160 | 120×70×φ11 |
EPACL-0045-0311-EISC | 4.4 | 45 | 22 | 0.311 | 200×120×160 | 120×70×中11 |
EPACL-0060-0233-EISC | 4.4 | 60 | 30 | 0.233 | 200×150×160 | 120×90×φ11 |
EPACL-0075-0187-EISC | 4.4 | 75 | 37 | 0.187 | 200×150×160 | 120×90×φ11 |
EPACL-0090-0156-EISC | 4.4 | 90 | 45 | 0.156 | 220×150×200 | 160×110×φ11 |
EPACL-0110-0127-EISC | 4.4 | 110 | 55 | 0.127 | 220×150×200 | 160×110×φ11 |
EPACL-0150-0093-EISC | 4.4 | 150 | 75 | 0.093 | 230×180×200 | 180×130×φ11 |
EPACL-0180-0078-EISC | 4.4 | 180 | 90 | 0.078 | 230×180×200 | 180×130×φ11 |
EPACL-0220-0064-EISC | 4.4 | 220 | 110 | 0.064 | 240×210×230 | 190×150×φ11 |
EPACL-0265-0053-EISC | 4.4 | 265 | 132 | 0.053 | 260×210×240 | 210×150×φ11 |
EPACL-0320-0044-EISC | 4.4 | 320 | 160 | 0.044 | 260×210×240 | 210×150×φ11 |
EPACL-0375-0037-EISC | 4.4 | 375 | 187 | 0.037 | 260×210×260 | 210×160×φ11 |
EPACL-0400-0035-EISC | 4.4 | 400 | 200 | 0.035 | 260×210×265 | 210×170×φ11 |
EPACL-0440-0032-EISC | 4.4 | 440 | 220 | 0.032 | 280×230×265 | 230×170×φ11 |
EPACL-0500-0028-EISC | 4.4 | 500 | 250 | 0.028 | 280×230×265 | 230×170×φ11 |
EPACL-0630-0022-EISC | 4.4 | 630 | 315 | 0.022 | 300×260×280 | 250×200×φ11 |
EPACL-0750-0019-EISC | 4.4 | 750 | 375 | 0.019 | 300×270×300 | 250×200×φ11 |
EPACL-0800-0018-EISC | 4.4 | 800 | 400 | 0.018 | 320×280×310 | 250×200×φ11 |
訂貨須知：請提供電抗器額定電流、額定電感或變頻器功率、額定電壓、額定電流等參數。
變頻器配套輸出電抗器技術參數及外形尺寸 |
產品型號 | 額定電壓(V) | 額定電流(A) | 適配功率(kw) | 電感(mH) | 外形尺寸(mm) | 安裝尺寸(mm) |
EPOCL-0050-1401-EISC | 2.2 | 5 | 0.75~2.5 | 1.401 | 120×80×110 | 60×50×φ11 |
EPOCL-0011-0637-EISC | 2.2 | 11 | 4~5.5 | 0.637 | 120×80×110 | 60×50×φ11 |
EPOCL-0015-0467-EISC | 2.2 | 15 | 7.5 | 0.467 | 120×80×110 | 60×50×φ11 |
EPOCL-0022-0318-EISC | 2.2 | 22 | 11 | 0.318 | 125×100×130 | 75×60×φ11 |
EPOCL-0030-0233-EISC | 2.2 | 30 | 15 | 0.233 | 125×100×130 | 75×60×φ11 |
EPOCL-0037-0189-EISC | 2.2 | 37 | 18.5 | 0.189 | 155×110×135 | 110×65×φ11 |
EPOCL-0045-0156-EISC | 2.2 | 45 | 22 | 0.156 | 155×110×135 | 110×65×φ11 |
EPOCL-0060-0117-EISC | 2.2 | 60 | 30 | 0.117 | 155×110×135 | 110×65×φ11 |
EPOCL-0075-0093-EISC | 2.2 | 75 | 37 | 0.093 | 155×110×135 | 110×65×φ11 |
EPOCL-0090-0078-EISC | 2.2 | 90 | 45 | 0.078 | 190×120×190 | 135×75×φ11 |
EPOCL-0110-0064-EISC | 2.2 | 110 | 55 | 0.064 | 190×120×190 | 135×75×φ11 |
EPOCL-0150-0047-EISC | 2.2 | 150 | 75 | 0.047 | 190×120×190 | 135×75×φ11 |
EPOCL-0180-0039-EISC | 2.2 | 180 | 90 | 0.039 | 190×120×190 | 135×75×φ11 |
EPOCL-0220-0032-EISC | 2.2 | 220 | 110 | 0.032 | 220×150×200 | 160×110×φ11 |
EPOCL-0265-0026-EISC | 2.2 | 265 | 132 | 0.026 | 220×150×200 | 160×110×φ11 |
EPOCL-0320-0022-EISC | 2.2 | 320 | 160 | 0.022 | 230×180×200 | 160×125×φ11 |
EPOCL-0375-0019-EISC | 2.2 | 375 | 187 | 0.019 | 230×180×245 | 160×125×φ11 |
EPOCL-0400-0018-EISC | 2.2 | 400 | 200 | 0.018 | 235×180×245 | 160×160×φ11 |
EPOCL-0440-0016-EISC | 2.2 | 440 | 220 | 0.016 | 235×180×260 | 160×160×φ11 |
EPOCL-0500-0014-EISC | 2.2 | 500 | 250 | 0.014 | 260×210×265 | 160×160×φ11 |
EPOCL-0630-0011-EISC | 2.2 | 630 | 315 | 0.011 | 260×210×265 | 210×170×φ11 |
EPOCL-0750-0009-EISC | 2.2 | 750 | 375 | 0.009 | 260×210×265 | 210×170×φ11 |
EPOCL-0800-0008-EISC | 2.2 | 800 | 400 | 0.008 | 300×230×280 | 250×280×φ11 |
訂貨須知：請提供電抗器額定電流、額定電感或變頻器功率、額定電壓、額定電流等參數。
