EPCKSG 低壓串聯電抗器系列 價格：元

在線詢價
詳細內容 規格參數 產品包裝

概述

產品用途

該系列干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯，當低壓 電網中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其 它電器設備的安全運行.電抗器與電容器相串聯后，能有效地吸收電網諧波，改善 系統的電壓波形，提高系統的功率因數，并能有效抑制合閘涌流及操作過電壓，有

效地保護了電容器。



結構

●該電抗器分為三相和單相兩種，均為鐵芯干式。

●鐵芯采用優質低損耗硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧布板 作間隔，以保證電抗器氣隙在運行過程中不發生變化。

●線圈采用 F級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的 美感且有較好的散熱性能。

●電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化等一系列工藝   流程，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音， 而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地無噪音地運行。

●電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。

●外露部件均采取了防潮防塵處理，引出端子采用鍍錫銅管端子。

●該電抗器具有體積小、重量輕、外觀美等優點。

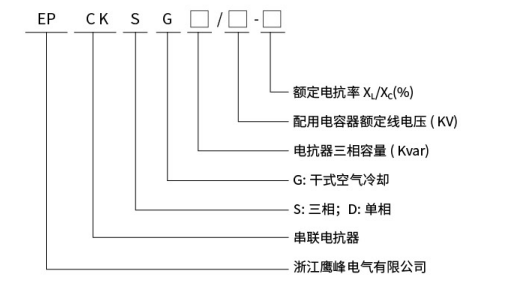

型號含義


串聯電抗器與電容器組的接線方式

技術性能參數

可用于400V、660V 等系統。

額定絕緣水平3KV/min。

電抗器各部位的溫升限值：鐵芯和電圈溫升均不超過90K。 電抗器噪聲不大于45dB。

電抗器能在工頻加諧波電流不大于1.35倍額定電流下長期運行。 三相電抗器的任意兩相電抗值之差不大于±3%。

耐溫等級 F級(155℃)。


使用條件

海拔高度不超過1000米。

運行環境溫度-25℃~+45℃,相對濕度不超過90%。 周圍無有害氣體，無易燃易爆物品。

周圍環境應有良好的通風條件。


訂貨參數

序號

型號

外形尺寸

安裝尺寸

1

EPCKSG-0.3/0.45-6

180x180x155

100x8

2

EPCKSG-0.6/0.45-6

180x180x155

100x80

3

EPCKSG-0.9/0.45-6

180x180x155

100x80

4

EPCKSG-1.2/0.45-6

250x190x190

150x85

5

EPCKSG-1.5/0.45-6

250x190x190

150x85

6

EPCKSG-1.8/0.45-6

250x210x200

150x100

7

EPCKSG-2.1/0.45-6

250x210x200

150x100

8

EPCKSG-2.4/0.45-6

250x215x205

150x105

9

EPCKSG-2.7/0.45-6

310x210x235

150x105

10

EPCKSG-3.0/0.45-6

310x210x235

200x100

11

EPCKSG-3.6/0.45-6

310x220x255

200x100

12

EPCKSG-4.2/0.45-6

310x220x255

200x110

13

EPCKSG-4.8/0.45-6

310x220x255

200x110

14

EPCKSG-5.4/0.45-6

310x230x255

200x120

15

EPCKSG-6.0/0.45-6

310x230x255

200x120

序號

型號

外形尺寸

 安裝尺寸

1

EPCKSG-0.35/0.45-7

180x180x155

6100x80

2

EPCKSG-0.7/0.45-7

180x180x155

7100x80

3

EPCKSG-1.05/0.45-7

250x190x190

8150x85

4

EPCKSG-1.4/0.45-7

250x190x190

19150x85

5

EPCKSG-1.75/0.45-7

250x190x190

150x85

6

EPCKSG-2.1/0.45-7

250x215x205

150x105

7

EPCKSG-2.45/0.45-7

250x215x205

150x105

8

EPCKSG-2.8/0.45-7

310x210x235

200x100

9

EPCKSG-3.15/0.45-7

310x210x235

200x100

10

EPCKSG-3.5/0.45-7

310x210x235

200x100

11

EPCKSG-4.2/0.45-7

310x210x235

200x100

12

EPCKSG-4.9/0.45-7

310x230x255

200x120

13

EPCKSG-5.6/0.45-7

310x230x255

200x120

14

EPCKSG-6.3/0.45-7

310x240x255

200x130

15

EPCKSG-7.0/0.45-7

310x240x255

200x130

說明：◎以上參數僅為常規型號的參考數據，具體參數以出廠為準.◎尺寸為單位上下出線方式。


訂貨參數

序號

型號

外形尺寸

安裝尺寸

1

EPCKSG-0.3/0.48-6

180x180x155

100x80

2

EPCKSG-0.6/0.48-6

180x180x155

100x80

3

EPCKSG-0.9/0.48-6

180x180x155

100x80

4

EPCKSG-1.2/0.48-6

250x190x190

150x85

5

EPCKSG-1.5/0.48-6

250x190x190

150x85

6

EPCKSG-1.8/0.48-6

250x210x200

150x100

7

EPCKSG-2.1/0.48-6

250x210x200

150x100

8

EPCKSG-2.4/0.48-6

250x215x205

150x105

9

EPCKSG-2.7/0.48-6

250x215x205

150x105

10

EPCKSG-3.0/0.48-6

310x210x235

200x100

11

EPCKSG-3.6/0.48-6

310x210x255

200x100

12

EPCKSG-4.2/0.48-6

310x220x255

200x110

13

EPCKSG-4.8/0.48-6

310x220x255

200x110

14

EPCKSG-5.4/0.48-6

310x230x255

200x120

15

EPCKSG-6.0/0.48-6

310x230x255

200x120

序號

型號

外形尺寸

安裝尺寸

1

EPCKSG-0.35/0.48-7

180x180x155

100x80

2

EPCKSG-0.7/0.48-7

250×180x185

100x70

3

EPCKSG-1.05/0.48-7

250x180x185

150x70

4

EPCKSG-1.4/0.48-7

250x190x190

150x85

5

EPCKSG-1.75/0.48-7

250x190x190

150x85

6

EPCKSG-2.1/0.48-7

250x215x205

150x105

7

EPCKSG-2.45/0.48-7

250x215x205

150x105

8

EPCKSG-2.8/0.48-7

310x210x235

200x100

9

EPCKSG-3.15/0.48-7

310x210x235

200x100

10

EPCKSG-3.5/0.48-7

310x210x235

200x110

11

EPCKSG-4.2/0.48-7

310x210x235

200x110

12

EPCKSG-4.9/0.48-7

310x230x255

200x120

13

EPCKSG-5.6/0.48-7

310x230x255

200x120

14

EPCKSG-6.3/0.48-7

310x240x255

200x130

15

EPCKSG-7.0/0.48-7

310x240x255

200x130

說明：◎以上參數僅為常規型號的參考數據，具體參數以出廠為準.◎尺寸為單位上下出線方式。



序號

型號

外形尺寸

安裝尺寸

1

EPCKSG-0.6/0.48-12

180x180x185

150x70

2

EPCKSG-1.2/0.48-12

250x190x190

150x85

3

EPCKSG-1.8/0.48-12

250x215x205

150x105

4

EPCKSG-2.4/0.48-12

250x215x205

150x105

5

EPCKSG-3.0/0.48-12

310x210x235

200x100

6

EPCKSG-3.6/0.48-12

310x210x235

200x100

7

EPCKSG-4.2/0.48-12

310x220x255

200x110

8

EPCKSG-4.8/0.48-12

310x220x255

200x110

9

EPCKSG-5.4/0.48-12

310x230x255

200x120

10

EPCKSG-6.0/0.48-12

310x230x255

200x120

11

EPCKSG-7.2/0.48-12

310x240x255

200x130

序號

型號

外形尺寸

安裝尺寸

1

EPCKSG-0.7/0.48-14

180x180x185

150x70

2

EPCKSG-1.4/0.48-14

250x190x190

150x85

3

EPCKSG-2.1/0.48-14

250x215x205

150x105

4

EPCKSG-2.8/0.48-14

250x215x205

150x105

5

EPCKSG-3.5/0.48-14

310x210x235

200x100

6

EPCKSG-4.2/0.48-14

310x210x235

200x100

7

EPCKSG-4.0/0.48-14

310x220x255

200x110

8

EPCKSG-5.6/0.48-14

310x220x255

200x110

9

EPCKSG-6.3/0.48-14

310x230x255

200x120

10

EPCKSG-7.0/0.48-14

310x230x255

200x120

11

EPCKSG-8.4/0.48-14

310x240x255

200x130

 說明：◎以上參數僅為常規型號的參考數據，具體參數以出廠為準�！虺叽鐬閱挝簧舷鲁鼍�方式。
